WDZB-RYJ  WDZB-RYJS WDZB-RYJY低烟无卤屏蔽电缆http://www.jinchucable.com/
一、产品用途
　　WDZB-RYJ  WDZB-RYJS WDZB-RYJY低烟无卤屏蔽电缆适用于交流额定电压 450/750V 及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等放心系数要求高的重要场所。
二、产品标准
　　1 、结构和相关理化性能参照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
　　2 、阻燃性能参照采用 GB/T18380.3-2001(A 类、 B 类或 C 类 ) 。
　　3 、无卤低烟性能参照采用 GB/T17650.2 ， GB/T17651.2 。
　　4 、环保性能参照和 EN 71-3 （ A1 ： 2000 ）《特定元素的过境规定（重金属含量的过境规定）》。
三、型号M称（见表 1 ）

型号	M称
WDZA-RYJ WDZB-RYJ WDZC-RYJ	无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃J缘环保软线
WDZA-RYJS WDZB-RYJS WDZC-RYJS	无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃J缘双绞型环保软线
WDZA-RYJB WDZB-RYJB  WDZC-RYJB	无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃J缘扁平型环保软线
WDZA-RYJYP WDZB-RYJYP WDZC-RYJYP	无卤低烟阻燃 A （ B 、 C ）类铜芯化学交联聚烯烃J缘聚烯烃护套屏蔽环保软电缆

四、产品规格（见表 2 ）

型号	额定电压 V	标称截面 mm2	芯数
WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH	450/750	0.5 ～ 240	1
WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH	300/500	0.5 ～ 2.5	2
WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH	300/500	0.5 ～ 0.75	2
WDZA-RYJY-HH WDZB-RYJY-HH WDZC-RYJY-HH	300/500	0.5	2 ～ 37
		0.75	2 ～ 37
		1	2 ～ 37
		1.5	2 ～ 37
		2.5	2 ～ 7
		4	2 ～ 4
		6	2 ～ 4
WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH	300/500	0.5	2 ～ 37
		0.75	2 ～ 10
		1	2 ～ 10
		1.5	2 ～ 4

五 、结构简图

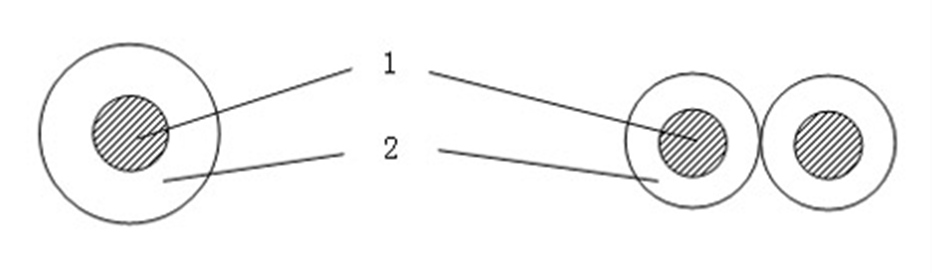

WDZA-RYJ-HH 　　　　　　　　　　　　　　　WDZA-RYJS-HH WDZA-RYJB-HH
WDZB-RYJ-HH 　　　　　　　　　　　　　　　WDZB-RYJS-HH WDZB-RYJB-HH
WDZC-RYJ-HH 　　　　　　　　　　　　　　　WDZC-RYJS-HH WDZC-RYJB-HH

WDZA-RYJY-HH 　　　　　　　　　　　　　　　　　　　WDZA-RYJYP-HH
WDZB-RYJY-HH 　　　　　　　　　　　　　　　　　　　WDZB-RYJYP-HH
WDZC-RYJY-HH 　　　　　　　　　　　　　　　　　　　WDZC-RYJYP-HH

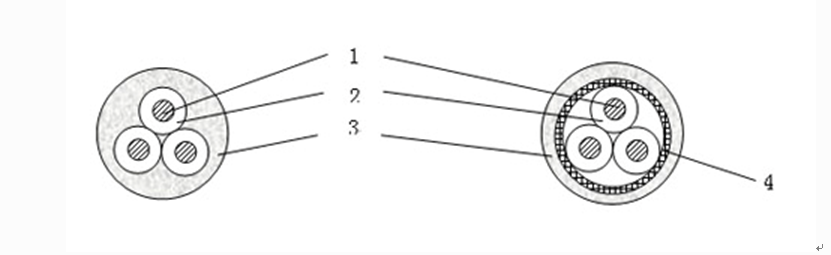

1--- 铜芯导体； 2--- 交联聚烯烃J缘； 3--- 聚烯烃护套； 4--- 铜丝编织屏蔽层。

六、WDZB-RYJ  WDZB-RYJS WDZB-RYJYP清洁环保电缆使用特性
　　1 、额定电压为：相电压 / 线电压是 450/750V 或 300/500V 。
　　2 、高长期工作温度不超过 90 ℃ 。
　　3 、敷设时的环境温度在 -25 ℃ 及以上。
　　4 、敷设时的小弯曲半径：电缆外径小于 25mm 者为 4D ，电缆外径为 25mm 及以上者为 6D 。 (D 为电缆外径 )

七、技术性能
　　1 、导体直流电阻见表 3 。


标称截面 mm2		0.5	0.75	1	1.5	2.5	4	6
20 ℃ 直流电阻 Ω /km	铜芯	39.0	26.0	19.5	13.3	7.98	4.95	3.30
	镀锡铜芯	40.1	26.7	20.0	13.7	8.21	5.09	3.39
标称截面 mm2		10	16	25	35	50	70	95
20 ℃ 直流电阻 Ω /km	铜芯	1.91	1.21	0.780	0.554	0.386	0.272	0.206
	镀锡铜芯	1.95	1.24	0.795	0.565	0.393	0.277	0.210
标称截面 mm2		120	150	185	240
20 ℃ 直流电阻 Ω /km	铜芯	0.161	0.129	0.106	0.0801
	镀锡铜芯	0.164	0.132	0.108	0.0817

2 、J缘电阻
　　90 ℃ 时J缘体积电阻率ρ≥ 1011 Ω.cm ；
　　90 ℃ 时J缘电阻常数 K i ≥ 0.367M Ω.km 。
3 、耐压试验
　　电压等 300/500V 的产品经受交流 2000V ， 5min 内不击穿；
　　电压等 450/750V 的产品经受交流 2500V ， 5min 内不击穿。
4 、 燃烧试验
　　成束燃烧试验：通过 GB/T18380.3-2001 规定的成束燃烧试验（ A 类、 B 类、 C 类）；
　　燃烧烟密度试验：透光率 ≥ 60% ；
　　燃烧气体腐蚀性试验： PH 值 ≥ 4.3 ，电导率≤ 10μS/mm 。
5 、J缘热延伸试验 （ 200 ℃ ， 0.2MPa ， 15min ）
　　负荷下伸长率 ≤ 175% ，冷却后长期变形率 ≤ 25% 。
6 、J缘和护套的力学性能
　　交联聚烯烃J缘：原始抗张强度 ≥ 10MPa ；原始断裂伸长率 ≥125% ；
　　老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。
　　聚烯烃护套： 原始抗张强度 ≥ 9MPa ；原始断裂伸长率 ≥125% ；
　　老化后抗张强度变化率≤± 30% ；老化后断裂伸长率 ≤±30% 。

八、WDZB-RYJ  WDZB-RYJS WDZB-RYJY低烟无卤屏蔽电缆产品特点
　　该系列产品克服了国内传统无卤低烟阻燃电线电缆对有害重金属不作限量、阻燃性能不理想、长期浸水后J缘电阻大幅下降、废弃时仍会造成环境的二次污染等问题，主要具有以下优点：
　　1 、不含卤素，也几乎不含 “铅、***、***、锑、镉、铬、硒、钡”等八种有害重金属元素；
　　2 、成束燃烧试验可达到 A 类，燃烧时发烟量少，透光率高；
　　3 、燃烧无腐蚀性气体产生；
　　4 、热稳定性好，寿命长；
　　5 、性能 / 价格比高。

九、交货长度
　　1 、交货电缆的长度不小于 100m ，允许长度不小于 10m 的短段交货，其数量不超过交货总长度的 10% ；
　　2 、根据双方的协议，允许任何长度交货；
　　3 、长度计量误差不超过± 0.5% 。
