光伏电缆     太阳能电缆    太阳能光伏电缆  能源电缆

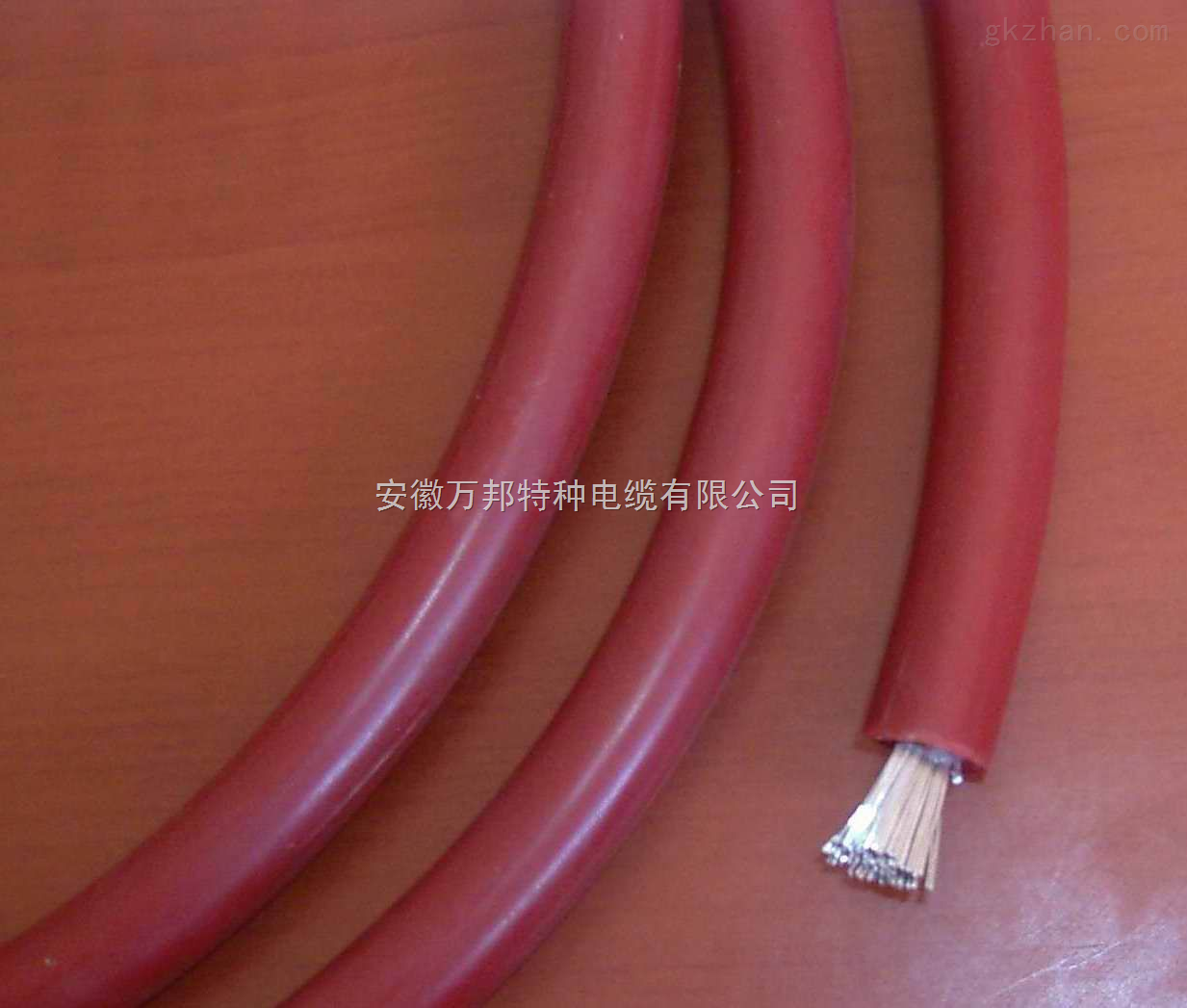

PV1-F光伏电缆

一．太阳能专用光伏电缆应用范围

广泛应用于室内外太阳能装置设备电气安装用线。

特性：低烟无卤、优良的耐寒、耐紫外线、耐臭氧和耐气候性。阻燃、耐切痕、耐穿透。

线缆保护级别Ⅱ级。

环境温度：-40℃～+90℃；导体******温度：120℃（允许5s内短路温度200℃）；

额定电压：AC0.6/1kV  DC1.8kV

设计寿命：25年

二、  结构

导体：IEC60228  5类绞合镀锡铜线      2.5、4、 6、10 16mm²        PV1-F

     70,50,35,25， 18、16、14、12、10、8、6、4、2mm²   PV wire

绝缘：交联低烟无卤阻燃聚烯烃双层绝缘    厚度﹥0.5mm，并符合客户给定的限值。

护套：交联低烟无卤阻燃聚烯烃    厚度﹥0.5mm

    采用150℃无卤阻燃光伏电缆辐照绝缘料（因为******温度为120℃，必须高于它），是以无卤无毒改性聚烯烃树脂为主要原料，加入无卤无毒阻燃剂、热稳定剂、消烟剂、防霉剂等助剂，不含卤素（欧洲特别强调）、重金属、磷元素。且符合ROHS，浸水后绝缘电阻变化小。

    下表为典型结构：
