铠装热电偶概述

  铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。

铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

■ 铠装热电偶 分类

  防喷式铠装热电偶

防水式铠装热电偶

圆接插式铠装热电偶

扁接插式铠装热电偶

手柄式铠装热电偶

带补偿导线式铠装热电偶

■ 产品特点

  热响应时间少，减小动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。

■ 铠装热电偶 工作原理

  铠装热电偶由两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。

■ 铠装热电偶 执行标准

  IEC584GB/T16839-1997JB/T5582-1991

■ 铠装热电偶 常温绝缘电阻

  在环境温度为20±15℃，相对温度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m

■ 铠装热电偶 安装固定形式

  固定/可动卡套螺纹接头，如下图表：

代号和尺寸 铠装热电偶外径 ￠8￠6￠5 ￠4￠3￠2 M M16×1.5 M12×1.5 S 22 19 固定/可动卡套法兰盘，如下图表： 代号和尺寸 铠装热电偶外径 ￠8￠6￠5 ￠4￠3￠2 D ￠60 ￠50 Do ￠42 ￠36 D1 ￠24 ￠20 S ￠22 ￠19 do ￠9 ￠7

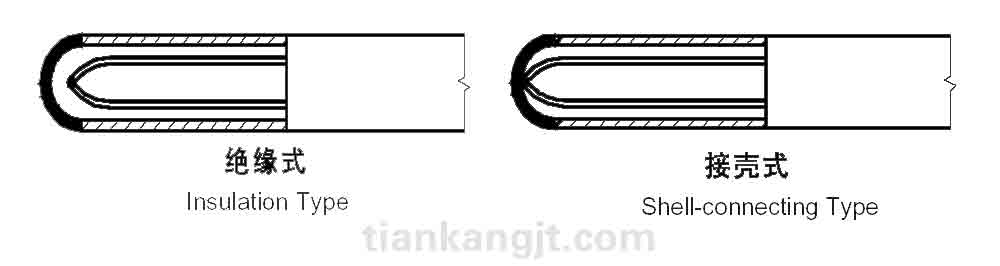

■	铠装热电偶 测量端结构形式:如下图

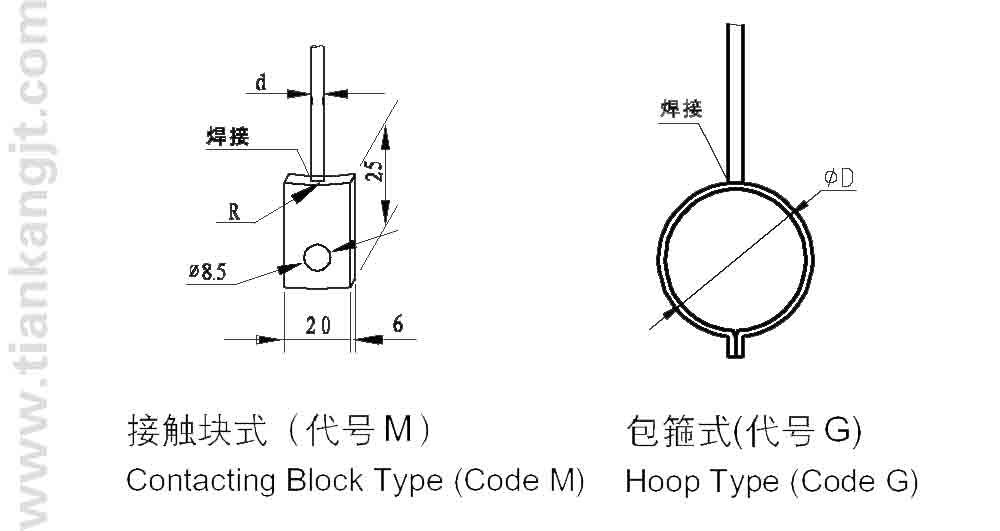

■	铠装热电偶 附加装置形式:如下图
■	铠装热电偶 测量范围及允差
	型号 分度号 允差等级 Ⅰ Ⅱ 允差值 测量范围℃ 允差值 测量范围℃ WRNK K ±1.5℃ -40~+375 ±2.5℃ -40~+333 ±0.004ltl 375~1000 ±0.0075ltl 333~1200 WRMK N ±1.5℃ -40~+375 ±2.5℃ -40~+333 ±0.004ltl 375~1000 ±0.0075ltl 333~1200 WREK E ±1.5℃ -40~+375 ±2.5℃ -40~+333 ±0.004ltl 375~800 ±0.004ltl 333~900 WRFK J ±1.5℃ -40~+375 ±2.5℃ -40~+333 ±0.004ltl 375~750 ±0.004ltl 333~750 WRCK T ±0.5℃ -40~+125 ±1℃ -40~+133 ±0.004ltl 125~350 ±0.0075ltl 133~350 WRPK S ±1℃ 0~+1100 ±2.5℃ 0~600 ±[0.003(t-1100)] 1100~1600 ±0.0025ltl 600~1600
■	铠装热电偶 偶丝直径及材料
	偶丝形式 单支式 双支式 套管直径 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 Φ3 Φ4 Φ5 Φ6 Φ8 套管材质 E、J、 T 1Cr18Ni9Ti 1Cr18Ni9Ti K、N 1Cr18Ni9Ti GH3030 1Cr18Ni9Ti GH3030 S GH3039 GH3039
